南通科翰機械工程有限公司 >> 廊道滑模 >> 廊道滑模 >> 滑模支架

滑模支架


滑模支架

一、滑模技術簡介

         滑模是模板緩慢移動結構成型 ， 一般是固定尺寸的定型模板，由牽引設備牽引。

         滑模工程技術是我國現澆混凝土結構工程施工中機械化程度高、施工速度快、現場場地占用少、結構整體性強、抗震性能好、安全作業有保障、環境與經濟綜合效益顯著的一種施工技術，通常簡稱為“滑?！薄?/span>


二、滑模支架概述

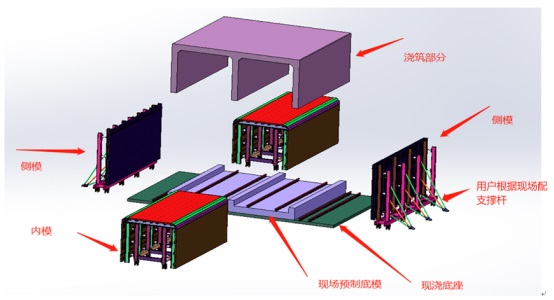

  • 1、用于綜合管廊現澆混凝土滑模施工的模板臺車，包括模板體系
         （鋼模板：模板厚度104mm、84mm，臺車車架（1）、側撐機構、頂升機構以及行走機構，其特征在于：所述模板體系由頂模組件和側模組件組成，所述頂模組件設置在臺車車架（1）正上方且與臺車車架（1）連接，所述側模組件設置在臺車車架（1）兩側且通過側撐機構與臺車車架（1）連接，所述側模組件在側撐機構作用下可向兩側外部伸開或向內部收縮，所述頂升機構設置在臺車車架（1）下方，用于將模板臺車整體向上頂起并支撐，所述行走機構設置在臺車車架（1）底部，用于帶動模板臺車沿綜合管廊滑動，相鄰兩個綜合管廊內設置的兩個模板臺車的側模組件相互配合構成用于澆筑綜合管廊中間廊道墻的澆筑腔室。


滑模支架

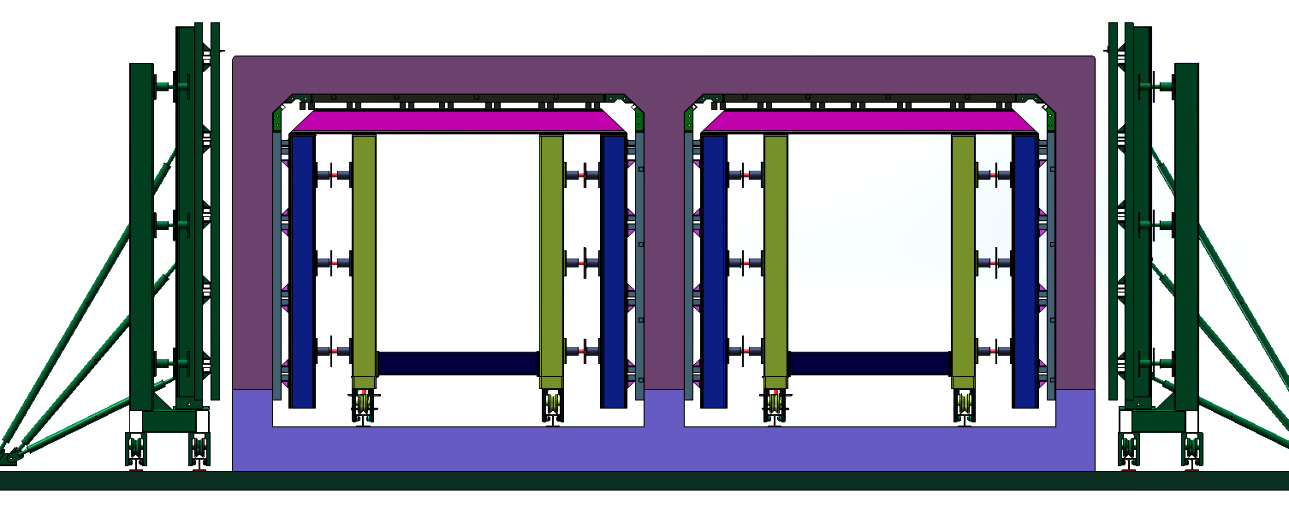

         管廊尺寸：寬：2800*高3950mm雙通道，混凝土墻體厚度250/400mm。

  • 2、每次施工長度24米，所供支架及模板6米為一節，共計4節組裝總長24米。


滑模支架

滑模支架

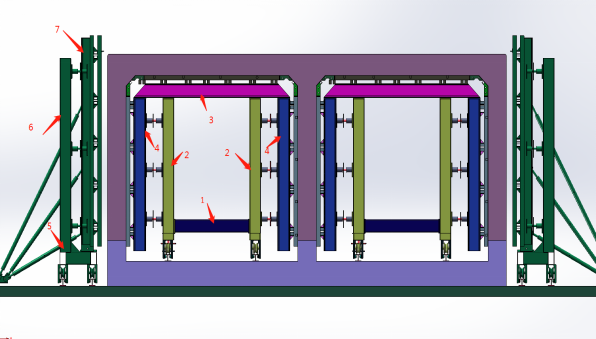

三、滑模支架部件表

序號

名稱

規格

數量

備注

1

內模底座







2

內模立柱







3

內模水平工字鋼







4

內模垂直滑動工字鋼







5

外模支架底座







6

外模支架立柱







7

外模支架滑動工字鋼

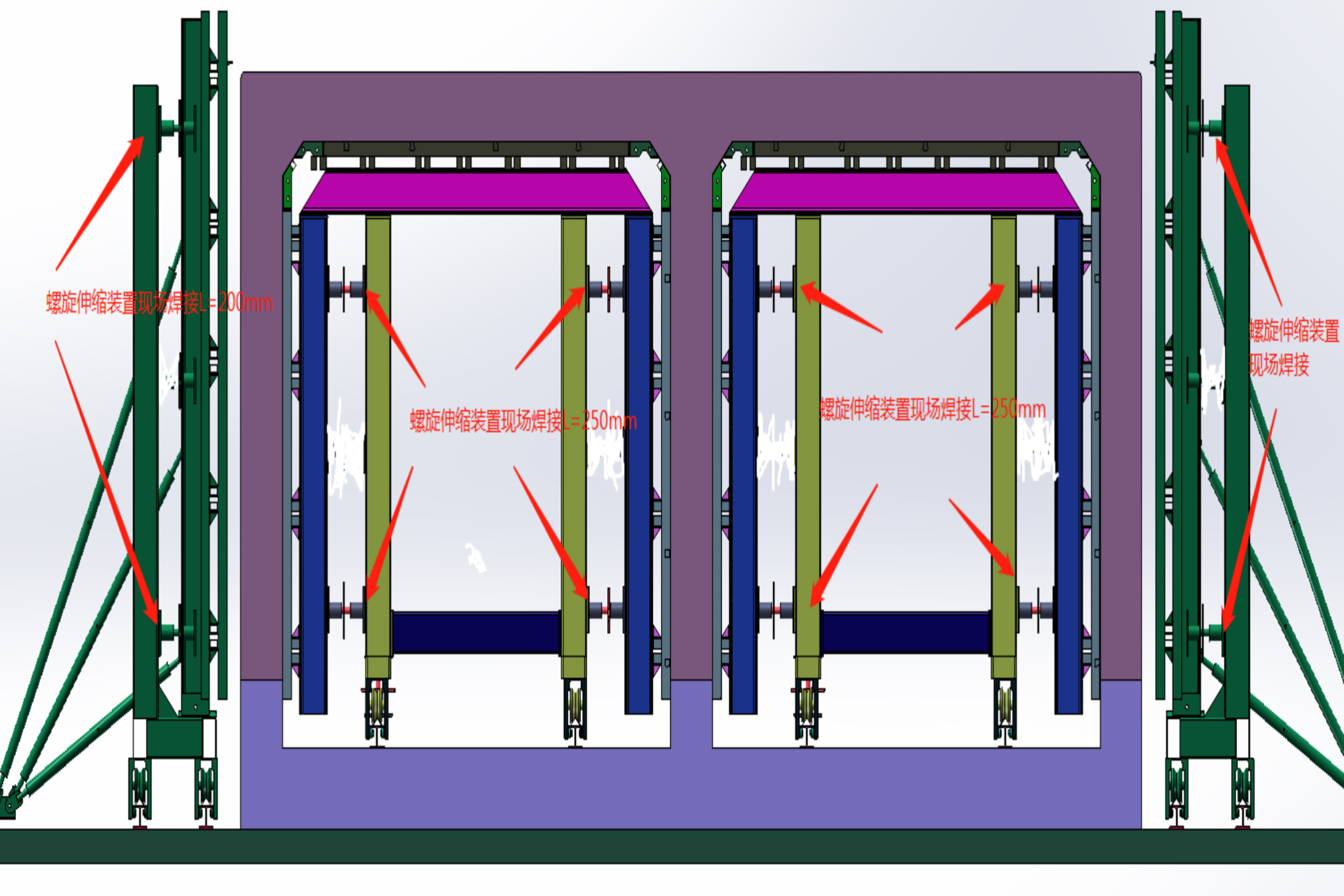

四、螺旋伸縮裝置焊接說明：


滑模支架

五、滑模支架安裝現場：
